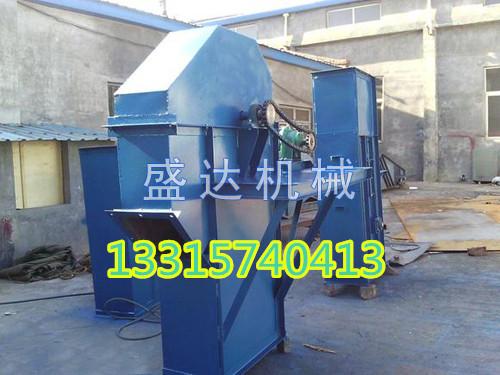

TD型斗式提升机

TD型斗式提升机按型号

型号分为TD100 ，TD160， TD250， TD315 ，TD400， TD500， TD630等型号。

TD型斗式提升机安装说明

1、安装说明     本机为垂直式提升机，其基础承受着设备的全部重量，故安装前必须对基础布置进行检查。     安装本机按下列顺序进行：在基础上根据图纸安设基础螺栓，然后将下部区段牢固地装于基础上，再在下部区段上连接中间机壳，连接完毕后再连接上部区段；然后安设传动平台，在传动平台上安装减速器、电动机、联轴器和保护罩等部件；并用手转动减速器高速轴，以检查各机组转动是否圆滑轻松。    为防止提升机向侧面偏移，必须在上部区段安设支持装置。该装置应牢靠地固定于本机附近的建筑物上，而不应限制本机在垂直方向上自由伸缩。    当本机的金属构件装设完毕后，开始装配料斗、胶带，最后装上左右半罩。    在胶带上装配料斗时，先切割一段需要长度的胶带，严格地按照图纸在胶带上计算出固定料斗用的孔线，以保证料斗有正确的节距和配置，不允许超出图纸上所允许的偏差（可制作各两个料斗间简易样板，在胶带安装前用冲孔器冲出料斗螺栓孔）

2、安装基本要求     安设本机的基础必须坚固，以各相对位置必须正确，以保证本机的下部区段支承面处在水平位置。     中间机壳的连接，允许垫入防水粗帆布或石棉带以保证密封。各机壳的连接法兰必须整齐，不得有显著的错位。所有中间机壳的中心线应力求在同一铅直线上，其直线偏差在1米长度上不应超过1毫米，累积偏差不超过全高的1/2000。     传动滚筒轴和拉紧滚筒轴应相互平行。     装于机内的料斗胶带不应有偏斜与碰撞现象，胶带接头应牢固、紧贴、连续正确。     借助螺栓拉紧装置均匀地调整胶带，使其具有正常工作所必需的张紧力，为了保证使用过程中螺栓拉紧装置具有足够的行程，在安装调整后拉紧装置向下尚未利用的行程应不少于全行程的4/5。     料斗在胶带上的装配必须坚固可靠，布置正确。    必须根据图纸要求，在中间机壳部分安置挡板。     提升机的传动滚筒轴线应与减速器低速的轴线在同一水平线上，其允许偏移量不得超过0.2毫米，轴线交角40/。
